Flexible LED Leiterplatte 24V, 5m, 19,2W/m, 280 LED/m
Flexible LED Leiterplatte 24V, 5m, 19,2W/m, 280 LED/m
Eingangsspannung 24Vdc
Leistung pro Meter typ. 19,2W ±10%
Gesamtleistung* typ. 96W ±10%
Anzahl der LED pro Meter 280 (1400 total)
Schutzart IP00
Schutzklasse 3
Gehäusetemperatur (tC)** max. 70°
Umgebungstemperatur (tA) -20°C –+50°
Abstrahlwinkel 120°

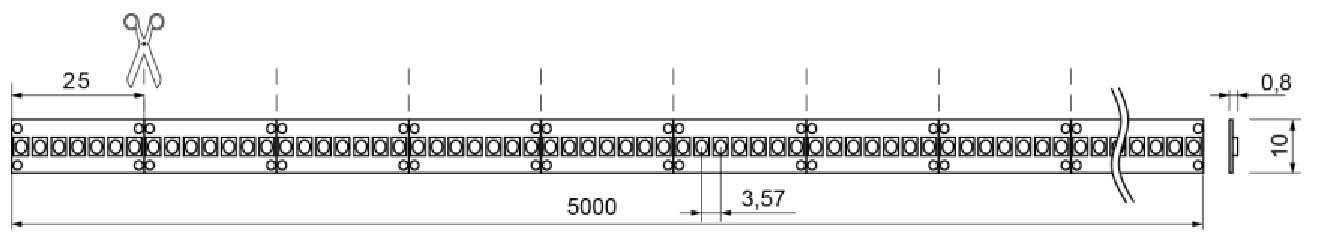

Abmessungen (Breite) 10mm
LED-Binning 3 SDCM (3-step MacAdam)
Lebensdauer L70B10 50.000h (ta = 55°C)
Es ist für eine ausreichende Kühlung sowie Belüftung der Leiterplatte zu sorgen. Wir empfehlen die Montage auf Aluminiumprofilen.
* Aufgrund des Spannungsfalls über die Länge der Leiterplatte, nimmt die Gesamtleistung der Leiterplatte mit zunehmender Länge ab und differiert von der theoretischen Leistungsangabe (5m = 96W).
**Bei nicht gekennzeichnetem tC-Punkt auf der Leiterplatte ist ein mit –(Minus) gekennzeichnetes Lötpad als tC–Punkt zu verwenden.
Bei längeren Leiterplatten ist der Spannungsfall zu berücksichtigen, bei Gebrauch von größeren Leiterplattenlängen ist es zu empfehlen die Leiterplatte beidseitig einzuspeisen. Bitte Montageanleitung beachten.
